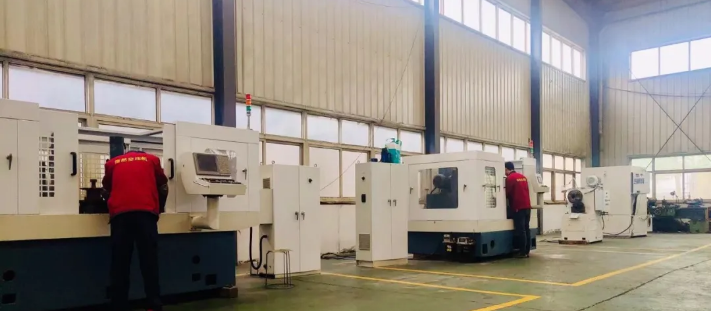

加工螺桿蒸氣壓縮機專用機床

【自主研發五軸加工中心】

單螺桿水蒸氣壓縮機技術特點

1、壓比高達9，并且在高壓比條件下泄露率低；

2、針對MVR系統優化設計的單螺桿壓縮機，能夠很大限度提升吸排氣溫度差。以95℃吸氣溫度為例，可獲得150℃的排氣溫度，節能效果好，和其他壓縮機相比優勢明顯；

3、受力平衡，結構部件少，故障率低；

4、蒸發量范圍廣，從20kg/h-4000kg/h。

單螺桿壓縮機吸入蒸汽,蒸汽由單螺桿壓縮轉子的6個齒槽增壓,通過星輪轉子與壓縮腔形成密封空間形成密封,此時壓縮機噴水形成潤滑,高壓氣體通過單螺桿壓縮機排氣通道排出。

n 自動控制,無人值守

n 集裝化程度高

n 百分25~100區間內變頻調節流量

n 工況適應性強

n 穩定性高

n 高效率,低噪音

n 單螺桿壓縮機殼體承壓高可做增壓機

n 壓比高

n 維修方便

n 綠色節能

1.2.2.3模塊化乏汽增壓系統適用場合

工廠蒸汽使用裝置在使用后,都會產生一定量的高溫冷凝水或低壓蒸汽。如直接排放,會造成大量的能源浪費。即使對工廠蒸汽使用裝置的冷凝水進行封閉式回收。一旦回收率提高,供水裝置無法吸收閃蒸汽的熱量,供水罐就會沸騰,產生大量的蒸汽。如果將沒有用途的低壓蒸汽升壓到有用途的高壓蒸汽,就可實現資源的有效利用。系統能升壓1.1MPa,可輕松實現蒸汽升壓。廢蒸汽得到回用,既節約能源又節約成本。

很多時候,企業生產購買的蒸汽壓力無法達到使用要求,這是需要通過蒸汽壓縮機,將低壓蒸汽壓縮成高壓蒸汽,從而滿足生產需求。

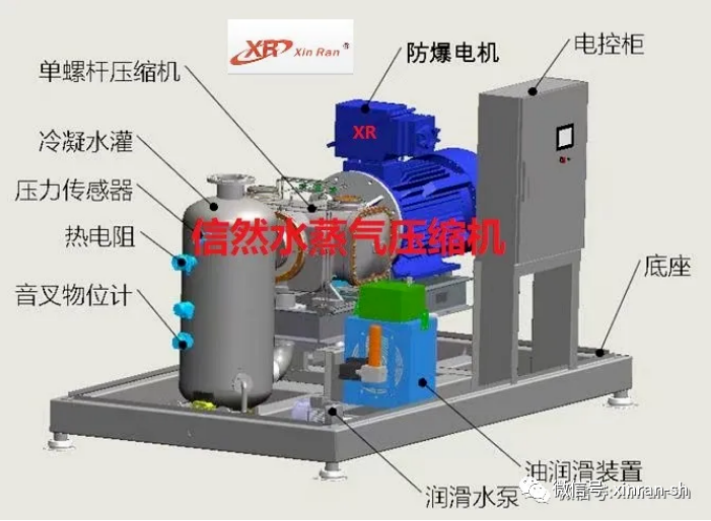

1.2.2.4 模塊化乏汽增壓系統簡圖

1.2.3.1單螺桿壓縮機

單螺桿技術于 1960 年法國提出設想并取得專利權,七十年代主要用作噴油空壓機,八十年代由于采用了浮動星輪技術,單螺桿壓縮機在技術上才真正成熟, 應用范圍也日益擴大。美國、日本公司相繼引進,70 年代中期英國 Hall 公司將此機種擴展到制冷領域。美國海軍認為它是當今雖好的壓縮機,有的國家將它作為 21 世紀的戰略產品,目前僅美、日等少數國家在引進法國專利的基礎上掌握了它的生產技術。

單螺桿技術專利(2008)的到期,更多的廠家將此技術推向市場。

單螺桿技術由一個主動轉子與兩個星輪嚙合旋轉時產生周期性容積變化。如上圖所示,中間球面蝸桿轉子為主動,兩側星形輪片為從動。在電機驅動主動轉子后實現被壓縮氣體的吸氣、壓縮、排氣。從而將低壓低溫的氣體壓縮成為高溫、高壓氣體。

1.軸向力平衡(軸承載荷小,采用SKF球軸承)

3.軸承壽命長達10萬小時(獨立潤滑油站)

5.采用德國KTR聯軸器

7.體積小,結構簡單、振動小、運轉噪音低,整機的穩定性高

1.2.3.1.4單螺桿壓縮機與其他壓縮機的對比

1.2.3.1.5 信然XR水蒸氣壓縮機產品型號
