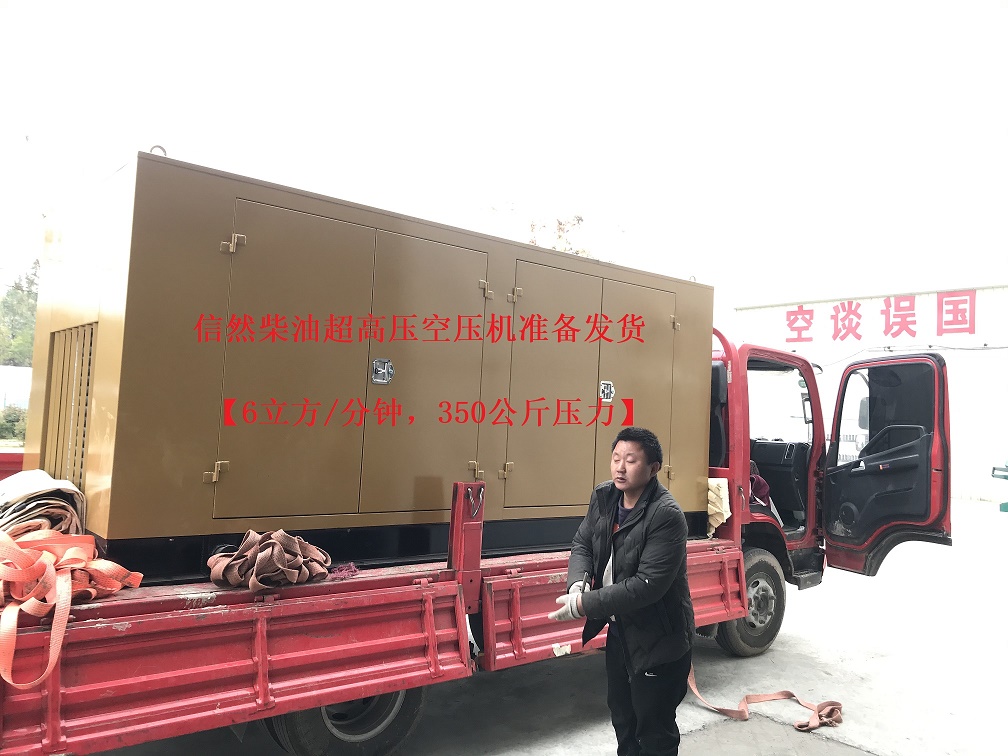

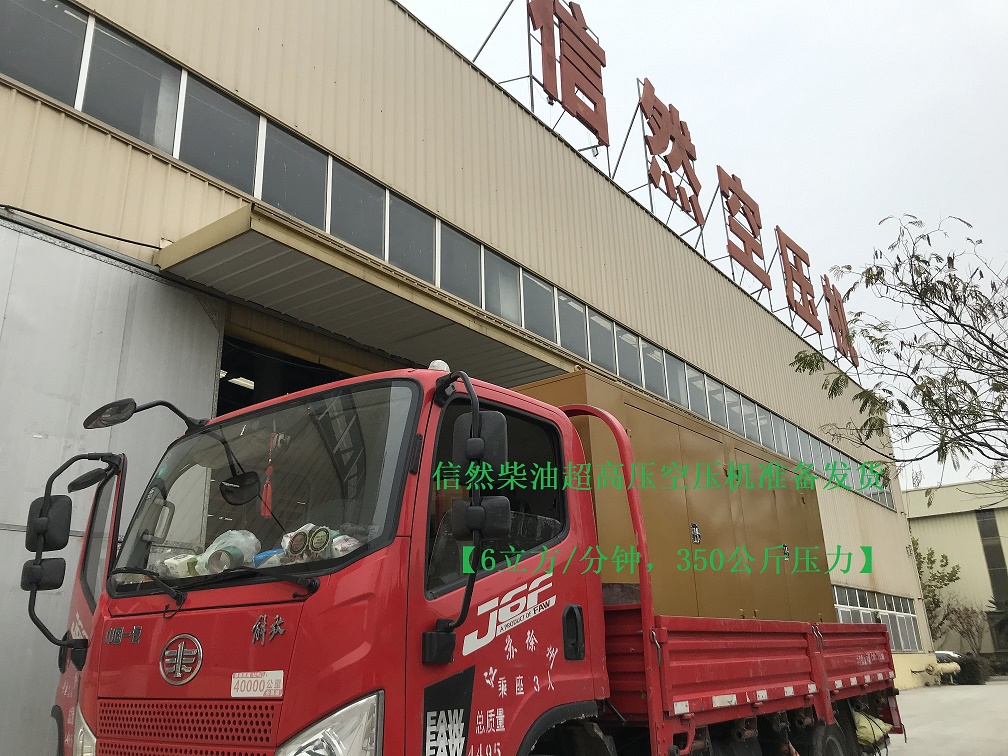

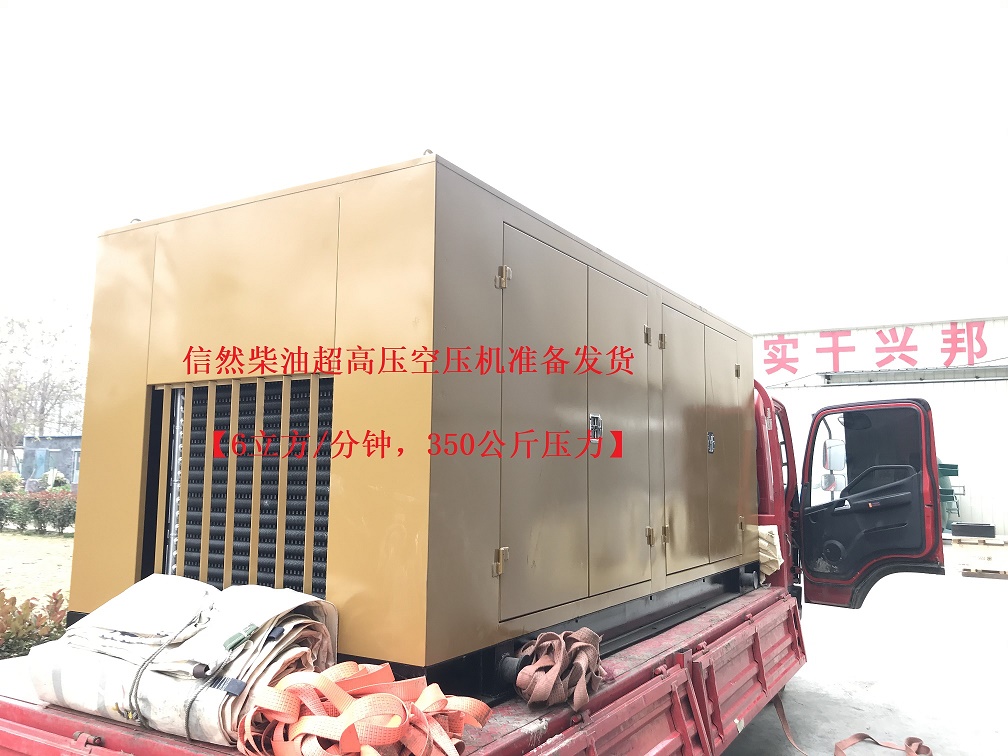

信然柴油超高壓空壓機【6立方/分鐘，350公斤壓力】準備發貨，使用地吉林省某煤安集團。信然超高壓柴油空壓機在石油化工、煤炭礦山行業應用廣泛。

1.0設備性能參數：

2.0 空壓機主機部分

主要由發動機及空壓機組成。發動機的功率為163KW。

空壓機的轉速為1100r/min,排氣為6m3/min。

空壓機主要由空壓機主機部分、潤滑系統、冷卻系統、自動調節系統、控制系統、移動式運輸?shù)妆P等組成。

空壓機主要用于將空氣進行壓縮，形成高壓空氣，用于排空連續油管中的液體。

2.1 設備工作原理

該空壓機通過柴油機驅動聯軸器，直接帶動空壓機曲軸轉動，其工作原理如下：空壓機曲軸回轉時，通過曲軸帶動連桿，使活塞組件作往復運動。當活塞由上止點移向下至點時，吸氣閥開啟，完成吸氣過程。又當活塞由下止點轉向上止點時，進氣閥關閉，氣缸內氣體因缸內容積的減少而受到壓縮，壓力逐漸升高，升高到超過排氣閥氣體壓力時，排氣閥開啟。在正常運轉的情況下, 外界新鮮空氣經空氣濾清器后進入一級氣缸，在一級氣缸內壓縮，排至中間冷卻器，冷卻后進入二級氣缸再次壓縮，壓縮后了冷卻，…按照此順序，最終在 四級、五級壓縮冷卻后，氣體的額定壓力達到35Mpa后，空壓機自動卸載。

整備位于底橇上，不可拆分，外部有外殼。

3 冷卻系統

由分一、二、三、四級冷卻器及后冷和冷卻風扇兩個部分組成。接于一級排氣口和二級進氣口之間，五級為后冷。冷卻器上部裝有安全閥，下部裝有排污閥，朝向曲軸端裝有導風罩和防護罩，中間部分為吸風式冷卻風扇，驅動由曲軸箱端部的曲軸皮帶輪帶動風扇旋轉。

4 潤滑系統

空壓機的潤滑采用飛濺潤滑?？諌簷C內部，曲軸運轉，帶動機油飛濺到箱體內各處，并形成油霧，軸承以及活塞，活塞環，氣缸等運動部分得到良好潤滑。風扇部分潤滑采用潤滑脂對旋轉部分潤滑。

5 自動調節系統

空壓機正常工作時，各級安全閥是不會打開的，只有空壓機出現故障時，安全閥才會開啟。當空壓機達到用戶所需的額定壓力時，設備會自動卸荷，客戶可在額定壓力范圍內自行調節排氣壓力。

6 控制系統

1、儀表板上配備五級壓力表、空壓機油溫表；

2、配備安全閥，空壓機到壓自動卸荷；

3、空壓機各級壓縮，超壓自動停機；

4、根據用戶需要可在額定壓力內調整排壓。

7 噴漆處理

設備組裝完畢后分解、噴砂、除銹，設備油漆噴涂符合陸地防腐要求。具體顏色與客戶溝通確認。

8 總體技術要求

8.1全部供貨設備及配件是未經使用過的新品。

8.2設備適用于陸地環境，滿足陸地油田作業要求，設備能適應潮濕、雷雨及風沙等氣候條件。

8.3全部供貨設備的控制系統、儀表箱及其有關裝置具有良好的密封性能，具有防水、抗震能力。

8.4設備布局合理，方便設備操作、檢查和維護。設備配置必要的工作梯、警告標識。暴露在外面的運動部件及高溫部件有安全防護裝置。設備的各種排放口指向安全位置，符合HSE規范。

8.5設備的設計規范、制造工藝及產品技術質量符合相關國際通用標準及中國國家標準：

JB2230    往復活塞式空壓機軸銷外徑尺寸

JB2231    復活塞式空壓機氣缸直徑尺寸

JB/T6431   容積式空壓機用灰鑄鐵 技術條件

JB/T6908   容積式空壓機鍛件 技術條件

ZBJ72016   容積式空壓機用球墨鑄鐵件技術條件

ZBJ72025   往復空壓機術語

GB7777    往復活塞式空壓機機械振動測量與評價

GB151    鋁制管殼式換熱器
